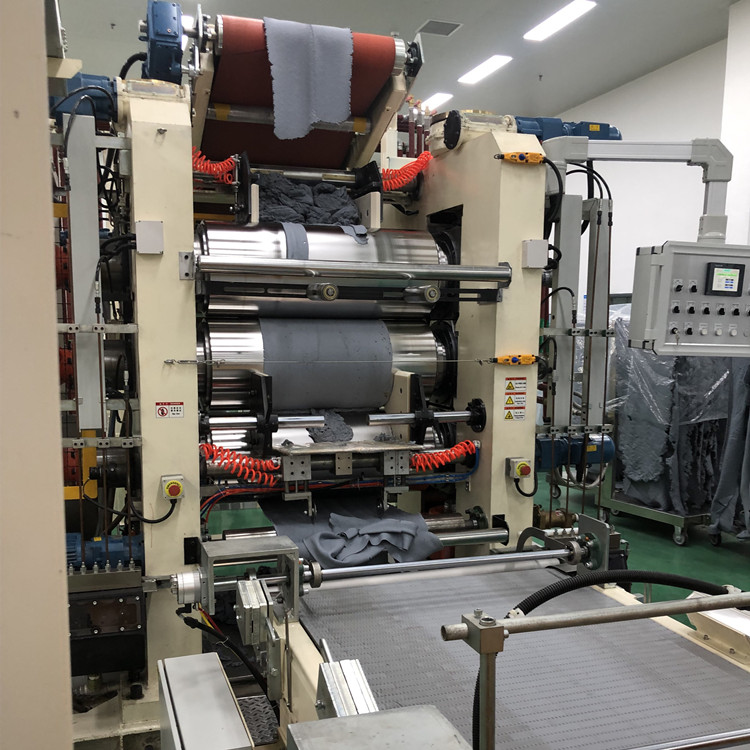

四輥壓延機產品橡膠壓延成型主要結構形式

   四輥壓延機的主要工作結構由壓延輥筒、機架、傳動裝置、電動調距裝置、輥溫調節裝置、供料裝置和附屬裝置等組成。壓延輥筒排列為S型，操作簡便，供料方便。輥筒采用合金冷硬鑄鐵制成，輥面硬度HS68~75HSD，冷硬層深度為10～20mm，結構為鉆孔式或者中孔式。輥筒兩端采用滾動軸承支承，并減少回轉時產生的偏心和振動，保證壓延制品精度。

   四輥壓延機擋膠板軸向采用手動調節寬度，擋膠板徑向升降為氣缸傳動，擋膠板與輥筒的貼合力可通過調節氣動減壓閥實現，并帶刮膠刀膠邊導向輪。壓延輥筒間隙由調距裝置調整，分別設在1#，2#，4#輥筒軸承體上，輥筒調距時，可兩端同時調節，也可單獨調節。傳動形式為電動機→減速器→聯軸器→速比齒輪→輥筒，一臺電機輸入，單輸出軸通過聯軸器經速比齒輪傳動各輥筒相對運轉。主機傳動采用直流電機傳動，減速機采用ZSY硬齒面減速機。由供料輸送帶、壓延機上下擺動供料輸送帶組成；供料輸送帶將膠片從供料機輸送到擺動供料輸送帶，實現四輥壓延機自動供料。
