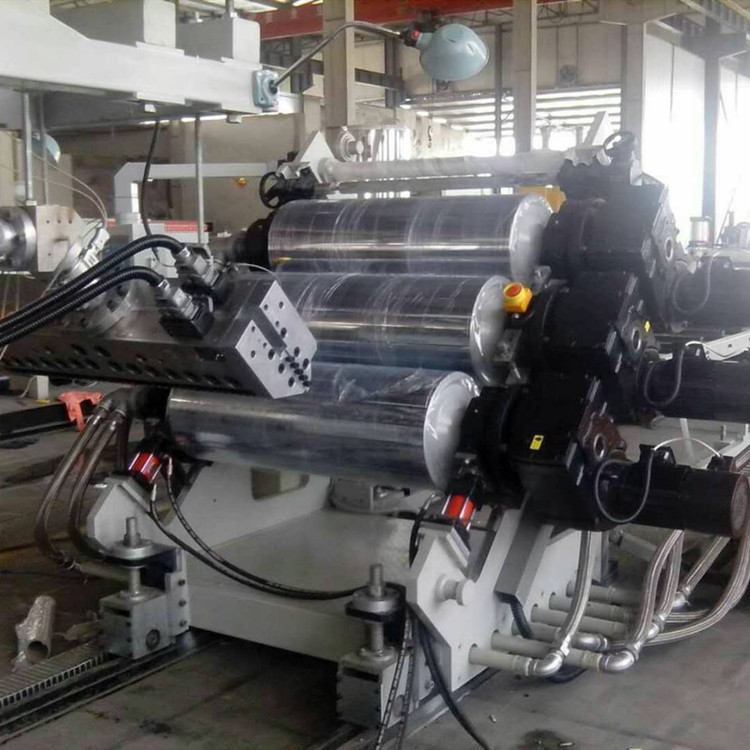

塑料壓延機生產線產品主要結構和工作特點

  無錫市合豐機械設備廠生產的塑料壓延機生產線，主要適用于PVB膠片的壓延出片。其主要由放卷部、1#牽引部、預熱烘箱部、熱壓部、冷卻部、收卷部、電控系統、糾偏系統、供熱調節系統等部份組成。生產工藝是在正常工作條件下，膠片帶經導輥連續運行，保持恒定張力。經：放卷→牽引→預熱烘箱→熱壓紋→風冷卻→水冷卻→糾偏→收卷等工序，使膠片帶表面形成所需要的花型，為下一道工序作準備。

塑料壓延機生產線的結構特點：

一、各部件安裝在整體底框上，保證各部件的相對位置精度，便于后期的安裝就位。整機安裝于用戶預先澆鑄好的混泥土的基礎上，通過連接點與地面連接，調整水平度、垂直度、中心線保證整機相對位置精度。

二、底框采用200H型鋼制作，間撐管采用φ108*12無縫管制作，采用螺栓拼接，方便運輸、安裝。

三、烘箱加熱采用電熱管加熱，最高設計溫度180℃，通過風機循環，溫度控制器來實現恒溫控制。烘箱內膽采用不銹鋼制作，外殼為A3鋼板制作，保溫層厚度為75mm石棉。吹風管、集風罩采用鍍鋅板制作。烘箱側面為雙開門設計，方便日常生產、保養和維修，烘箱的有效距離為3米。

四、版輥、冷卻輥、牽引輥采用厚壁無縫管制作，表面鍍鉻處理，提高輥筒的穩定性和使用壽命，版輥為可拆卸設計，方便后期跟換和維修。

五、傳動減速電機全部通過支座安裝于墻板上，兩支導輥使用同步齒輪聯接，實現速度同步。減速電機與導輥通過齒輪傳動聯接，使膠輥運行更平穩、減少噪聲、延長軸承使用壽命。

六、收放卷、牽引墻板采用鑄造工藝鑄模澆鑄而成，提高設備的穩定性，防止變形過大影響設備的正常運行。

七、收卷帶自動糾偏控制器，有效防止膠片帶在生產加熱過程中產生的變形、位移等，使品質、外觀達到產品的技術要求。
